华为路由器、交换机 LLDP协议查看交换机的相邻设备信息

在复杂的网络环境之中，我们常常需要对设备进行定位，以更好地进行维护

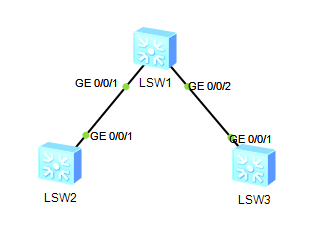

1，我们首先用模拟器搭建一个相对简单的网络环境，创建3台交换机，按照如下拓扑进行连接

如何查看交换机的相邻设备信息
2，需要查看相邻设备是什么，我们需要启动一个协议,这个就是LLDP协议，这是一个厂商无关协议，不同品牌设备可以通过它来向相邻设备通告自己的设备信息，利用display lldp neighbor brief命令可以显示邻居信息，这个协议默认是没有不开启的
如何查看交换机的相邻设备信息

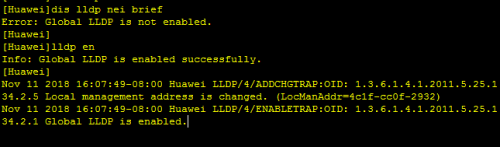

3，接下来我们启动这个协议，这个配置比较简单，直接通过lldp enable 启动，对端的交换机也要启动该协议，否则不能查看互相的邻居信息
如何查看交换机的相邻设备信息

4，相同的配置，我们在另外两台交换机上都做好，让三台交换机两两之间可以通过协议交互设备信息
如何查看交换机的相邻设备信息

5，这时候，在顶上那台交换机上再次使用display lldp neighbor brief ，可以查看到邻居信息
Local Intf 表示本端设备的端口
Neighbor Dev 表示对端设备的设备命名
Neighbor Intf  表示对端设备与本端设备相连的端口
如何查看交换机的相邻设备信息

6，从上面的图我们可以清楚的看到本端设备用哪个端口与对端的哪个端口相连，但是对端有两台名称一样的设备，感觉还不是很清晰，我们修改一下设备名称,再次查看邻居信息，发现对端的名称发生了变化
如何查看交换机的相邻设备信息

7，上面只是简单列举了对端的信息，如果需要更详细的信息，可以输入display lldp neighbor interface GigabitEthernet 0/0/1，查看1口对端设备的固件版本号，设备型号等，这里就不详细列举了
